Gekapsuleerde staal geventileerde verhoogde vloer
Staal verhoogde toegangsvloer vir datasentrums, bedienerkamers en tegniese fasiliteite
FINECO Encapsulated Steel Ventilated Raised Floor is 'n modulêre toegangsvloerstelsel wat ontwerp is vir tegniese omgewings wat ondervloerse lugverspreiding, strukturele werkverrigting en dienstoeganklikheid vereis.
Die stelsel kombineer ingeslote staalpanele met geventileerde eenhede om 'n toeganklike ondervloerse plenum vir gekondisioneerde lug, kragkabels en datalyne te skep. Soliede en geventileerde panele integreer binne 'n enkele rooster om by spesifieke verkoelings- en vragvereistes te pas.
Sleutel Produk Voordele
Beheerde lugverspreiding:Lei gekondisioneerde lug vanaf die ondervloerse plenum na hoë-hittetoerustingsones.
Volledig ingekapselde staalkern:Ingeslote staalstruktuur bied 'n stewige, duursame en stabiele toegangsoppervlak.
Buigsame lugvloei:Konfigureerbare oop areas en opsionele dempers ondersteun presiese kamer-vlak lugbalansering.
Hoë laai kapasiteit:Ontwerp om swaar IT-hardeware, bedienerrakke, batterye en onderhoudsverkeer te ondersteun.
Paneelkonstruksie
FINECO is ontwerp as 'n volledige, geïntegreerde toegangsvloerstelsel eerder as geïsoleerde uitlaatteëls.
Top afwerking:Opsionele anti-statiese HPL, geleidende viniel, PVC of kaal staal.
Staal dop:Volledig gelaste en ingekapselde staalkonstruksie vir hoë strukturele styfheid.
Geventileerde afdeling:Presisieperforasies of -roosters ontwerp vir optimale lugvloeilewering.
Onderste struktuur:Beskermende staal onderkant wat die interne kern afskerm.
Onderstruktuur:Swaar-verstelbare staalvoetstukke en opsionele stringers wat afgewerkte vloerstabiliteit verseker.
Lugvloei- en verkoelingsspesifikasies
|
Parameter |
FINECO spesifikasie |
|
Paneel tipe |
Geperforeerd / Gerasper / Pasgemaak |
|
Oop area |
15% – 35% (konfigureerbaar) |
|
Lugvloeitempo |
Ontwerp om statiese druk te projekteer |
|
Lugvloeibeheer |
Opsionele skuifdempers |
|
Standaard grootte |
600 × 600 mm |
|
Lugvloeirigting |
Vertikaal / Verstelbaar |
Strukturele lasprestasie
Ontwerp in ooreenstemming met globale standaarde soos CISCA en EN 12825.
|
Parameter |
Prestasiemaatstaf |
|
Gekonsentreerde lading |
4 450 N – 6 670 N (konfigureerbaar) |
|
Eenvormige lading |
10 kN/m² – 23 kN/m² (konfigureerbaar) |
|
Uiteindelike lading |
>3× Gekonsentreerde Belading |
|
Rollading |
3 000 N – 4 500 N (10 000 siklusse) |
|
Defleksieklas |
Klas A / Klas B |
Tegniese spesifikasies Opsomming
|
Item |
Spesifikasie Besonderhede |
|
Produk Tipe |
Staal verhoogde toegangsvloerstelsel |
|
Paneelgrootte |
600 × 600 mm |
|
Paneelmateriaal |
Volledig ingekapselde gelaste staal |
|
Elektriese weerstand |
10⁶ tot 10⁹ ohm (Anti-staties) |
|
Brand prestasie |
Klas A / Nie-brandbare kernopsies |
|
Voetstukhoogtereeks |
150 mm tot 1 500 mm (verstelbaar) |
|
Primêre toepassings |
Datasentrums, bedienerkamers, telekommunikasiehubs |
Oppervlakafwerking opsies
Anti-Statiese HPL:Duursame dekoratiewe laag met beheerde elektriese eienskappe vir bedienerkamers.
Geleidende viniel:Hoë statiese afvoer met eenvoudige instandhouding vir beheerfasiliteite.
PVC afwerking:Koste--effektiewe, praktiese oplossing vir tegniese toerustingsones.
Ondersteuning van voetstukke en onderbou
Verstelbare staalvoetstukke:Vergoed vir ongelykheid van die ondervloer en stel presiese afgewerkte vloerhoogte (FFH) vas.

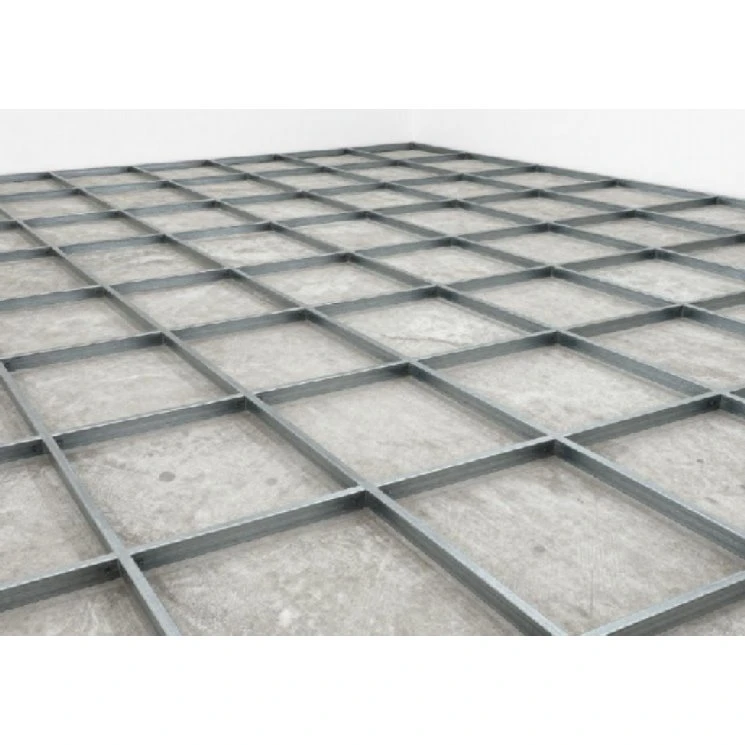

Snaarstelsel:Klik-aan of vasgeboude staalprofiele wat laterale styfheid bied vir hoë-ladingsones.
Diensholte:Versteekte, skoon kanaal vir kragroetering, netwerkbekabeling en HVAC-lyne.
Aansoeke
Datasentrums en mede-liggingfasiliteite:Balanseer hoë-digtheidverkoeling met swaar strukturele ondersteuning.
Bediener- en telekommunikasiekamers:Organiseer swaar kabels en lewer doelgerigte rekverkoeling.
Bevel- en beheersentrums:Verskaf 'n stabiele,-vibrasievrye omgewing vir tegniese lessenaars.
Installasie werkvloei
Ondervloer voorbereiding:Maak die basisbeton skoon en verseël dit.
Roosteruitleg:Merk voetstukposisies volgens ingenieurstekeninge.
Hoogte verstelling:Vlak voetstukke om die teiken FFH te vestig.
Stringer plasing:Bevestig stringers vir laterale stabiliteit (indien gespesifiseer).
Paneel installasie:Lê soliede en geventileerde teëls in die rooster.
Finale inspeksie:Gaan vlakbelyning, stabiliteit en lugvloeiverspreiding na.
Volledige stelselkomponente
Geventileerde en soliede panele
Vloeroppervlaksonering.
Voetstukke & Stringers
Kern strukturele raamwerk.
Lugvloeidempers
Volume regulering kleppe.
Kabelgatte
Verseëlde deur-deurgange vir lyne.
Toegang tot hysbakke en opritte
Onderhoudsinstrumente en ADA-oorgange.
Gehaltebeheer en nakoming
Multi-stadium-inspeksie:Materiaalkontroles, dimensionele toleransies, platheidtoetsing en lasverifiëring.
Dokumentasie:Meultoetsverslae, tegniese tekeninge en voldoeningsrekords verskaf volgens projekvereistes voor versending.
Gereelde Vrae
V: Wat is 'n ingekapselde staal geventileerde verhoogde vloer?
A: 'n Modulêre toegangsvloerstelsel wat ingeslote staalpanele met gemanipuleerde perforasies gebruik om verkoelingslug te verskaf terwyl ondervloerse dienste verberg word.
V: Kan geventileerde en soliede panele gemeng word?
A: Ja. Hulle sluit naatloos ineen binne dieselfde 600 × 600 mm-roosteruitleg.
V: Is lugvloeitempo's verstelbaar?
A: Ja, opsionele onder-paneeldempers reguleer lugvolume.
V: Watter internasionale standaarde ondersteun jy?
A: Stelsels kan gekonfigureer word om aan CISCA- en EN 12825-spesifikasies te voldoen.
V: Kan FINECO ingenieurstekeninge en -monsters verskaf?
A: Ja, CAD-tekeninge, datablaaie en projekmonsters is op aanvraag beskikbaar.
